Корректная работа котлов, горелок и в целом газовых систем, во многом зависит от параметров запорно-регулирующей арматуры. Электромагнитный клапан – одно из таких устройств. Он управляет потоком газа, автоматически открывая или закрывая проходное отверстие. Если арматуру правильно подобрать, это уменьшит расход топлива, снизит риски аварийных ситуаций и продлит срок службы оборудования.
Предлагаем краткое руководство по выбору газового электромагнитного клапана.
Условия эксплуатации
Первое, что необходимо учесть при выборе клапана – условия, в которых он будет работать. Это важно, поскольку арматура, рассчитанная на общепромышленное применение, выйдет из строя при ее установке в месте со сложными условиями эксплуатации. Для электромагнитного клапана, как и для большинства технических устройств, имеет значение:
- Температура окружающей среды
- Наличие пыли в воздухе и агрессивных веществ
- Уровень влажности в помещении
Требования к диапазону температур устанавливаются производителем для каждой модели. Например, газовый клапан Madas EVCA080036 108 рассчитан на параметры от -10 до +60 °C, тогда как модель Madas RM03 008 стабильно работает в пределах -40…+60 °C. Использование клапана вне допустимых параметров приводит к некорректной работе или полному выходу из строя.
Концентрацию пыли в воздухе, наличие влаги и характер ее воздействия (распыление, брызги, капание) крайне важно учитывать, выбирая клапан. В этом случае нужно руководствоваться степенью защиты IP (International Protection, в переводе «международная защита»). Это код, правила написания которого регламентирует ГОСТ 14254-2015.
Электромагнитные клапаны Madas выполнены с высоким классом IP – IP54 и IP65. Это значит, что арматура имеет пылезащищенную или пыленепроницаемую конструкцию (первая цифра 5 и 6, соответственно) и защиту от сплошного обрызгивания или действия водной струи (вторая цифра 4 и 5). Высокая герметичность арматуры говорит о ее повышенной надежности, при работе в запыленном и влажном помещении.
Рабочая среда
Газовые электромагнитные клапаны Madas могут работать с различными рабочими средами: природным газом, метаном, коксовым, сжиженным и биогазом. Чтобы запорная арматура была совместима с конкретной средой, ее изготавливают из соответствующих материалов. Кроме того, корпусы дополнительно покрывают защитным антикоррозионным составом, при наличии агрессивного внешнего воздействия (обработка катафорезом).
Клапаны Madas выполняют из латуни или алюминиевого сплава с уплотняющей прокладкой из бутадиенакрилонитрильного каучука (UNI 7702). Чтобы выбрать подходящий вариант, нужно заранее знать, с каким типом газа будет контактировать арматура. Особенно в том случае, когда речь идет о биогазе. Для таких применений предлагаются модели с алюминиевым корпусом и уплотнителем из витона (Viton).
Особенности монтажа
Установка клапана Madas выполняется одним из двух способов:

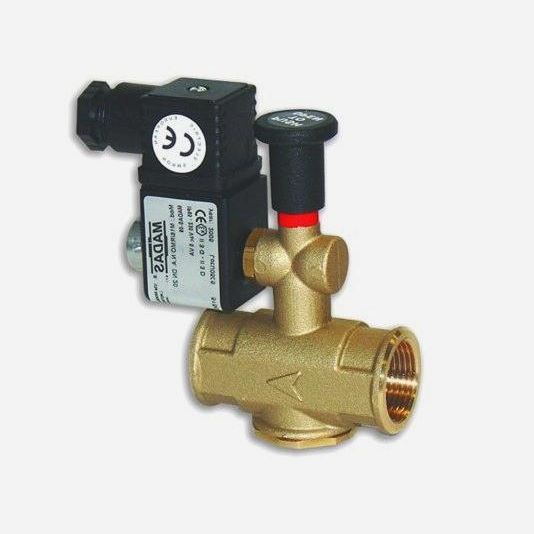

- На резьбе

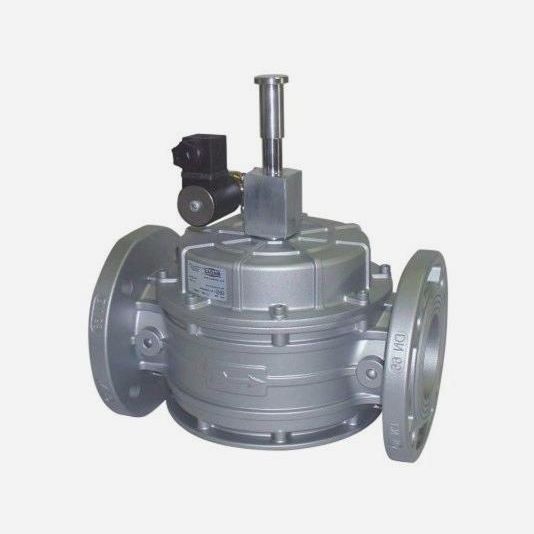

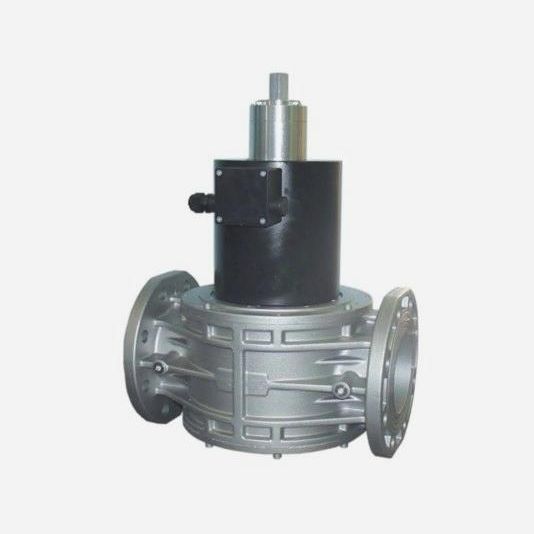

- На фланцах
При резьбовом соединении, нужно учитывать тип резьбы и присоединительные диаметры на входе и выходе. Эти характеристики должны отвечать аналогичным параметрам газопровода. Установка переходников нежелательна, поскольку они увеличивают вероятность утечки газа. При фланцевом соединении, важно обеспечить соответствие размера, типа и формы фланцев клапана этим же параметрам ответных частей – контрфланцев.
Какое именно соединение предусмотрено в модели, можно определить по ее маркировке. Например, клапан Madas EVPCS320066 108 имеет входной и выходной фланец размером DN 32 по ГОСТ 33259-2015.

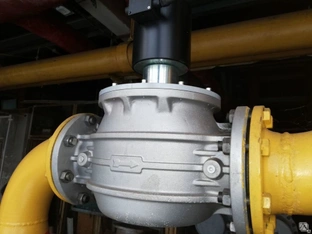

Выбирая арматуру, нужно учесть ее монтажное положение. Установка может производиться вертикально или горизонтально. Как правило, ориентация катушкой вниз не допускается.
Технические характеристики
Электромагнитный клапан выбирают на основании следующих характеристик:
- Входное сетевое давление потока газа
- Диапазон регулирования расхода газового топлива
- Напряжение питания
- Пропускная способность клапана
Давление газа в системе нужно соотнести с максимальным рабочим давлением, на которое рассчитан клапан. Одновременно необходимо учесть параметры электрического подключения. Это обеспечит правильную и безопасную работу арматуры. Технические характеристики указываются в обозначении каждой модели – Madas RO02 008, где «008», согласно кодировке производителя, соответствует предельному давлению 500 мбар и напряжению питания 230 В/50-60 Гц.
Возможность регулирования расхода предусмотрена не во всех электромагнитных клапанах. Узнать о наличии такой функции можно по маркировке – на это указывают литеры «F» и «А». Если в обозначении присутствует «F», в арматуру встроен ручной регулятор расхода, если «А» – электрический. Так, клапаны Madas EVPF позволяют регулировать расход вручную, а Madas EVCA это делают посредством заслонки с электроприводом.
Пропускная способность электромагнитного клапана зависит от размеров условного прохода (DN). Чем больше проходное сечение, тем большее количество газа проходит через клапан в единицу времени. Это расчетная характеристика, определяемая на этапе проектирования системы.
Дополнительные возможности
Электромагнитные клапаны Madas могут дополняться и другими опциями, увеличивающими базовую функциональность. Так, для безопасной работы газовых устройств, чувствительных к пневмоударам, разработана запорная арматура с медленным открытием – линейка Madas EVPS. Клапаны этого ряда устанавливаются на вводе в котельную. Время открывания регулируется в пределах 1–20 секунд.
Клапан в стандартном исполнении может оснащаться датчиком положения. Такая опция предусмотрена в моделях EVPF130036 008, EVPF150036 108 и других. Возможен и еще более функциональный вариант – с медленным открытием и датчиком положения. Все это позволяет выбрать модель, максимально отвечающую требованиям системы.
