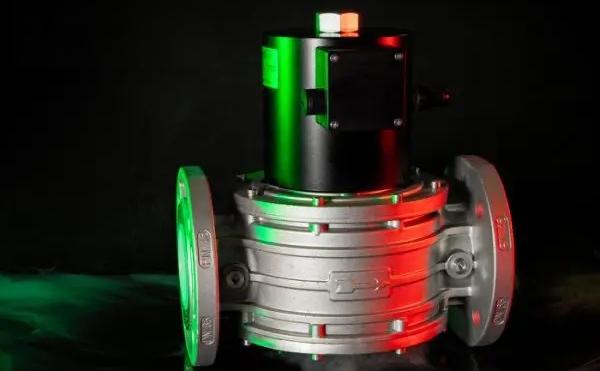

Что именно в этой нише предлагает компания Madas, разбираем в статье.
Электромагнитные клапаны серии EVP/NC
Газовая арматура серии EVP/NC – автоматические нормально-закрытые (НЗ) клапаны, имеющие множество конструктивных вариаций и комплектаций. Это предоставляет гибкий выбор модели с оптимальным решением под фактические требования.
Семейство включает следующие линейки продукции:
- EVP/NC
- EVP/NC с механическим регулятором расхода (EVPF)
- EVP/NC с медленным открытием (EVPS)
- EVP/NC с электрическим регулятором расхода (EVCA)
Представители каждого модельного ряда отвечают требованиям безопасности, надежности, скорости срабатывания. Газовая арматура имеет соответствующие сертификаты качества и практические подтверждения действительной функциональности. Клапаны универсальны в применении, поскольку совместимы с газом разного вида: метаном, сухим неагрессивным азотом, био- и сжиженным газом.
Большинство устройств (кроме EVCA) в базовой или опциональной версии оснащаются индикатором положения. Устройство предоставляет возможность дистанционной проверки состояния запорного элемента (открыт/закрыт). На наличие функции индикации в базовом варианте указывают цифры "0036", как у модели Madas EVCA120036 108, на возможность опционального оснащения – кодовое обозначение "0066" или "0067". Пример – газовые клапаны Madas EVCA080066 108 и Madas EVPS400067 308. Вся арматура выполнена в корпусе из алюминия.
Линейка EVP/NC
Электромагнитные газовые клапаны EVP/NC относятся к быстродействующим двухпозиционным устройствам с мгновенной реакцией на внешние сигналы. При отсутствии напряжения, запорный орган находится в закрытом положении, при подаче питания, затвор открывается. Клапаны этого типа применяются для удаленного управления горелками теплогенераторов, котлов, включая паро- и водогрейные. Они также устанавливаются на технологические теплопроводы и служат в качестве средств безопасности.
Общие технические характеристики:
- Максимальное рабочее давление – 0,036/0,1/0,3/0,6 МПа
- Напряжение питания – 12/24/230 В
- Время закрытия – менее 1 секунды
- Срок службы – минимум 10 лет или 1 млн циклов
В зависимости от исполнения, клапаны монтируются на резьбе или фланцах, вертикально или горизонтально (за исключением нижнего расположения катушки), имеют широкий ряд присоединительных диаметров. Также доступны версии "компакт" с установкой катушки меньшего размера, на что указывает литера "С" в маркировке. Например, как в модели Madas EVPСS090066 108, рассчитанной на давление 1000 мбар (0,1 МПа).
Линейка EVP/NC с механическим регулятором расхода (EVPF)
Газовые клапаны Madas EVPF во многом схожи с арматурой предыдущего модельного ряда. Они имеют те же технические характеристики, назначение, быстроту срабатывания, принцип работы (двухступенчатый, НЗ) и область применения. Главное отличие состоит в оснащении дополнительным механическим регулирующим устройством. С его помощью можно вручную настроить пропускную способность клапана для подачи газа на горелку котла, не имеющего системы автоматического управления.
Линейка EVP/NC с медленным открытием (EVPS)
Арматура модельного ряда Madas EVPS – еще одна модификация двухпозиционного нормально закрытого клапана. Устройства этой линейки допускают регулирование времени открытия запорного органа в диапазоне 1–20 секунд. Подобная функция востребована в тех случаях, когда необходимо постепенное увеличение расхода газа в газопроводе. Например, когда за клапаном смонтирован ротационный счетчик. В такой ситуации резкая подача энергоресурса способна вывести из строя контрольно-измерительный прибор. То есть медленное открытие позволяет избежать пневмоудара в трубопроводе.

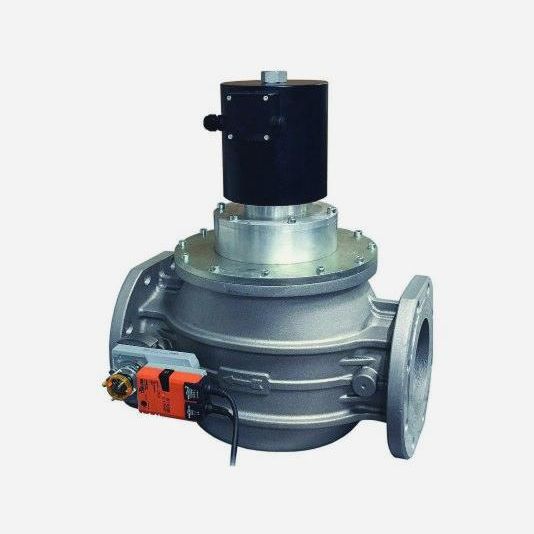

EVP/NC с электрическим регулятором расхода (EVCA)
Газовые клапаны Madas EVCA – это усовершенствованный вариант арматуры с дополнительным оснащением встроенной электроприводной заслонкой с внешним управлением контрольной автоматикой. Затвор открывается на заранее установленную величину при поступлении управляющего сигнала. Такое техническое решение позволяет точно регулировать пропускную способность газопровода и тем самым повышать безопасность эксплуатации горелок котлов, оборудованных автоматикой. Электропривод может размещаться с левой или правой стороны относительно клапана.

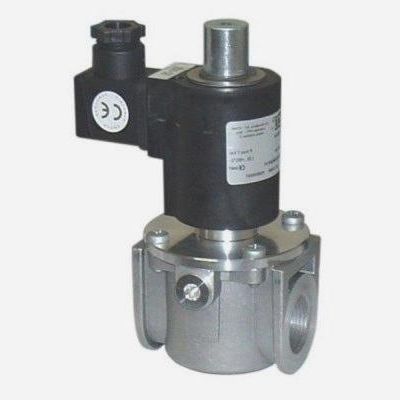

Электромагнитные клапаны серии EVA/NA
Газовые клапаны EVA/NA – это двухпозиционная быстродействующая арматура нормально открытого (НО) типа в корпусе из алюминиевого сплава. Принцип ее работы заключается в переходе затвора в закрытое положение, при подаче напряжения на соленоид и возвращении запорного органа в позицию "закрыто", при отключении питания. Клапаны этой серии подходят для работы в системах автоматического удаленного управления горелками энергонезависимых котельных установок, а также для регулирования расхода газа, при поступлении на горелочное устройство, при розжиге. Арматура совместима с природным, сжиженным, биогазом, азотом.
Основные технические характеристики:
- Максимальное рабочее давление – 0,036/0,05/0,1/0,3/0,6 МПа
- Напряжение питания – 12/24/230 В
- Время закрытия – менее 1 секунды
- Срок службы – минимум 10 лет или 1 млн циклов
Монтаж арматуры – на вертикальном или горизонтальном участке газопровода, запрещено положение, при котором электромагнитная катушка ориентирована вниз. Клапаны имеют международные сертификаты соответствия.

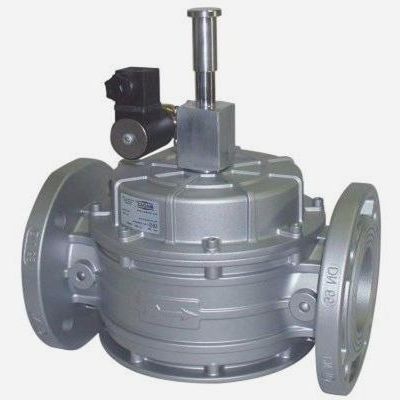

Электромагнитные клапаны M16/RMO – M16/RM
Газовая арматура M16/RMO–M16/RM – масштабное семейство запорно-регулирующих устройств, общая особенность которых заключается в функции ручного взвода. Модели представлены следующими сериями:
- M16/RMO NC – латунные клапаны НЗ типа, максимальное давление 0,05 или 0,6 МПа
- M16/RM NC – НЗ; 0,05 или 0,6 МПа; выпускаются в стандартном и компактном исполнении (M16/RMC NC) в алюминиевом корпусе
- M16/RMO NA – НО; 0,05 или 0,6 МПа; корпус из алюминиевого сплава
- M16/RM NA – НО; 0,05 или 0,6 МПа; алюминиевые, могут быть в стандартной или компакт-версии (M16/CMC NA)
Электромагнитные клапаны работают на разных видах газа: природном, сжиженном, азоте, биогазе. Относятся к быстродействующим устройствам, срабатывающим за доли секунды. Устанавливаются как в вертикальном (за исключением версий DN250–DN300), так и горизонтальном положении (часть с катушкой располагается всегда выше горизонта). Эксплуатационный ресурс, гарантированный производителем, составляет не менее 10 лет или 6000 циклов. Все газовые клапаны сертифицированы в соответствии с международными стандартами.
